Thị trường xe điện đang phát triển mạnh mẽ tại Việt Nam, kéo theo nhu cầu về trạm sạc ngày càng tăng cao. Là một chuyên gia trong lĩnh vực cung cấp và lắp đặt trạm sạc xe điện tiêu chuẩn Châu Âu, tôi nhận thấy nhiều khách hàng còn chưa hiểu rõ về cấu tạo và nguyên lý hoạt động của trạm sạc. Vì vậy, trong bài viết này, tôi sẽ chia sẻ kiến thức chuyên sâu về cấu tạo trạm sạc xe điện, giúp bạn đọc có cái nhìn toàn diện và đưa ra quyết định đầu tư hiệu quả.
1. Trạm sạc xe điện là gì?
Trạm sạc xe điện (hay còn gọi là trụ sạc xe điện) là thiết bị cung cấp năng lượng điện cho pin của xe điện. Trạm sạc đóng vai trò quan trọng trong việc thúc đẩy sự phát triển của ngành công nghiệp xe điện, giúp người dùng dễ dàng sạc pin cho xe của mình mọi lúc mọi nơi. Trạm sạc được phân loại dựa trên nhiều tiêu chí, phổ biến nhất là dựa trên loại dòng điện đầu ra:
- Trạm sạc AC (Alternating Current): Sử dụng dòng điện xoay chiều để sạc. Trạm sạc AC thường có công suất thấp hơn trạm sạc DC, phù hợp để lắp đặt tại nhà hoặc các điểm sạc chậm. Bộ sạc ô tô điện tại nhà của SAPI là một ví dụ điển hình cho loại trạm sạc này.
Sạc pin xe điện di động SAPI – Giải pháp sạc di động dành cho xe ô tô điện gia đình: Sự tiện lợi, linh hoạt và an toàn cho hành trình của bạn! Bạn đang tìm kiếm giải pháp sạc xe điện di động, dễ dàng mang theo
- Trạm sạc DC (Direct Current): Sử dụng dòng điện một chiều để sạc. Trạm sạc DC thường có công suất cao hơn, cho phép sạc nhanh chóng, phù hợp cho các trạm sạc công cộng và trạm sạc xe hơi trên đường cao tốc.
Trạm sạc xe điện SAPI – Giải pháp tối ưu cho trạm sạc xe điện công cộng SAPI tự hào mang đến giải pháp trạm sạc pin xe điện hiện đại, tối ưu cho xe ô tô điện, đáp ứng nhu cầu ngày càng tăng của thị trường
- Trạm sạc nhanh: Trạm sạc có công suất cao, cho phép sạc đầy pin trong thời gian ngắn (thường từ 30 phút đến 1 giờ).
- Trạm sạc chậm: Trạm sạc có công suất thấp, thời gian sạc lâu hơn (từ vài giờ đến qua đêm).
2. Cấu tạo chi tiết của trạm sạc xe điện
Cấu tạo trạm sạc xe điện được cấu thành từ nhiều linh kiện trạm sạc ô tô điện khác nhau, mỗi linh kiện đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất và an toàn của quá trình sạc. Dưới đây là sơ đồ nguyên lý trạm sạc xe điện và chức năng của từng thành phần chính:
- Tủ điện: Đây là nơi chứa các thiết bị bảo vệ và điều khiển hệ thống sạc, bao gồm:
- Aptomat: Bảo vệ hệ thống khỏi quá tải và ngắn mạch.
- Cầu dao: Ngắt mạch khi có sự cố.
- Bộ điều khiển trung tâm: Điều khiển toàn bộ hoạt động của trạm sạc.
- Các thiết bị bảo vệ khác: Chống sét lan truyền, rơ le bảo vệ,…
- Bộ chuyển đổi AC/DC: Chỉ có trong trạm sạc DC. Bộ chuyển đổi AC/DC có chức năng chuyển đổi dòng điện xoay chiều từ lưới điện sang dòng điện một chiều để sạc cho pin xe điện.
- Mô-đun sạc: Đây là linh kiện quan trọng nhất của trạm sạc, chịu trách nhiệm điều khiển quá trình sạc, đảm bảo dòng điện và điện áp đầu ra ổn định và an toàn cho pin.
- Màn hình hiển thị: Hiển thị thông tin về trạng thái sạc, thời gian sạc, lượng điện năng tiêu thụ, điện áp, dòng sạc,…
- Hệ thống thanh toán: (Tùy chọn) Cho phép người dùng thanh toán bằng thẻ RFID, mã QR hoặc ứng dụng di động.
- Đầu nối sạc: Kết nối trạm sạc với xe điện. Các loại đầu nối phổ biến hiện nay bao gồm CCS (Combined Charging System), CHAdeMO và GB/T.
- Hệ thống làm mát: Đảm bảo trạm sạc hoạt động ổn định ở nhiệt độ cao, đặc biệt là đối với trạm sạc nhanh.
- Hệ thống chống sét: Bảo vệ trạm sạc khỏi các tác động của sét, đảm bảo an toàn cho thiết bị và người dùng.
3. Sơ đồ nguyên lý hoạt động của trạm sạc
3.1 Quá trình sạc pin tại trạm sạc diễn ra như sau:
- Người dùng kết nối xe điện với trạm sạc thông qua đầu nối sạc.
- Trạm sạc xác thực xe và người dùng (nếu có hệ thống thanh toán).
- Trạm sạc giao tiếp với Hệ thống quản lý pin (BMS) của xe để xác định điện áp và dòng sạc phù hợp.
- Trạm sạc bắt đầu cung cấp năng lượng điện cho pin.
- Quá trình sạc được giám sát và điều khiển bởi bộ điều khiển trung tâm, đảm bảo an toàn và hiệu quả.
- Khi pin đầy, trạm sạc tự động ngắt kết nối.
3.2 Các chế độ bảo vệ an toàn
Trạm sạc xe điện được trang bị nhiều chế độ bảo vệ an toàn như:
- Bảo vệ quá áp: Ngắt kết nối khi điện áp vượt quá ngưỡng cho phép.
- Bảo vệ quá dòng: Ngắt kết nối khi dòng điện vượt quá ngưỡng cho phép.
- Bảo vệ rò rỉ dòng điện: Ngắt kết nối khi phát hiện dòng rò.
- Bảo vệ quá nhiệt: Ngắt kết nối khi nhiệt độ trạm sạc quá cao.
- Bảo vệ ngắn mạch: Ngắt kết nối khi xảy ra hiện tượng ngắn mạch.
- Bảo vệ mất pha: Ngắt kết nối khi mất pha hoặc lệch pha.
3.3 Ảnh hưởng của công suất sạc đến cấu tạo
Công suất trạm sạc là một yếu tố quan trọng ảnh hưởng đến cấu tạo và kích thước của trạm sạc.
- Trạm sạc công suất thấp (ví dụ 3.5kW, 7kW): Thường có kích thước nhỏ gọn, sử dụng các linh kiện đơn giản hơn, phù hợp cho việc lắp đặt tại nhà hoặc các điểm sạc chậm.

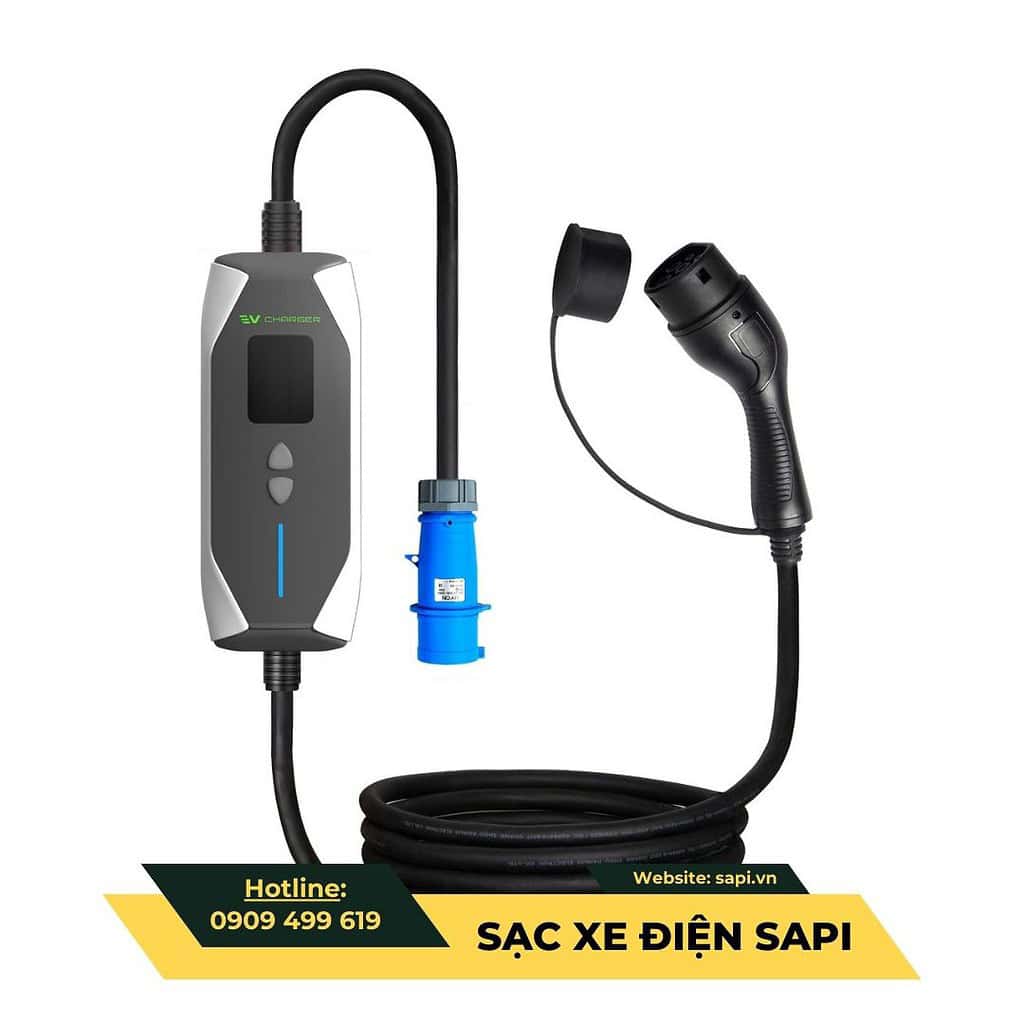

Sạc Ô Tô Điện SAPI Di Động 7kW (1 pha) – Giải Pháp Sạc Xe Điện Hiệu Quả, An Toàn giúp nâng tầm trải nghiệm sử dụng xe điện của bạn. Đặt mua ngay!
- Trạm sạc công suất cao (ví dụ 60kW, 120kW): Đòi hỏi các linh kiện chịu được dòng điện lớn, hệ thống làm mát phức tạp hơn, kích thước tủ điện cũng lớn hơn.
SAPI cung cấp Trạm Sạc 240 kW, giải pháp sạc nhanh hàng đầu cho xe điện, giúp tiết kiệm thời gian và tối ưu chi phí. Tìm hiểu thêm về tính năng, ứng dụng và lợi ích của trạm sạc công suất lớn tại SAPI.vn!
Chính vì vậy, khi lựa chọn trạm sạc, bạn cần xem xét nhu cầu sử dụng và công suất phù hợp với loại xe điện của mình.
4. Các tiêu chuẩn và quy định an toàn
An toàn là yếu tố then chốt khi lắp đặt và vận hành trạm sạc xe điện. Các trạm sạc của SAPI đều tuân thủ nghiêm ngặt các tiêu chuẩn an toàn quốc tế (IEC, ISO) và quy định an toàn tại Việt Nam. Một số tiêu chuẩn quan trọng bao gồm:
- IEC 61851-1: Quy định chung về trạm sạc xe điện.
- IEC 61851-21-2: Quy định về giao tiếp giữa trạm sạc và xe điện.
- TCVN 13078: Tiêu chuẩn quốc gia Việt Nam về trạm sạc xe điện.
Ngoài ra, các trạm sạc của SAPI còn được trang bị đầy đủ các tính năng bảo vệ như:
- Bảo vệ quá áp, thấp áp.
- Bảo vệ quá dòng.
- Bảo vệ rò rỉ dòng điện.
- Bảo vệ quá nhiệt.
- Bảo vệ ngắn mạch.
- Chống sét lan truyền.
Để đảm bảo an toàn tuyệt đối, bạn cần lưu ý:
- Lựa chọn trạm sạc chất lượng, có nguồn gốc rõ ràng.
- Lắp đặt trạm sạc đúng kỹ thuật, đảm bảo tiếp đất an toàn.
- Sử dụng trạm sạc đúng cách, theo hướng dẫn của nhà sản xuất.
- Thường xuyên kiểm tra và bảo trì trạm sạc.
5. Lợi ích của việc lắp đặt trạm sạc xe điện
Việc lắp đặt trạm sạc xe điện mang lại nhiều lợi ích thiết thực, cả về kinh tế, môi trường và xã hội:
- Tiết kiệm chi phí nhiên liệu: Xe điện sử dụng năng lượng điện, giúp bạn tiết kiệm đáng kể chi phí nhiên liệu so với xe xăng truyền thống.
- Bảo vệ môi trường: Xe điện không phát thải khí thải, góp phần giảm thiểu ô nhiễm không khí và bảo vệ môi trường.
- Nâng cao hình ảnh thương hiệu: Lắp đặt trạm sạc cho thấy doanh nghiệp của bạn quan tâm đến phát triển bền vững và thân thiện với môi trường.
- Tạo sự tiện lợi cho khách hàng/nhân viên: Cung cấp trạm sạc miễn phí hoặc giá rẻ là một tiện ích hấp dẫn, thu hút khách hàng và nâng cao sự hài lòng của nhân viên.
6. Dịch vụ lắp đặt trạm sạc của SAPI
Với kinh nghiệm và uy tín trong lĩnh vực trạm sạc xe điện, SAPI tự hào mang đến cho khách hàng những giải pháp sạc tối ưu, an toàn và hiệu quả.
6.1 Các loại trạm sạc SAPI cung cấp:
SAPI cung cấp đa dạng các loại trạm sạc, từ trạm sạc gia đình công suất nhỏ đến trạm sạc nhanh công suất lớn, đáp ứng mọi nhu cầu của khách hàng:

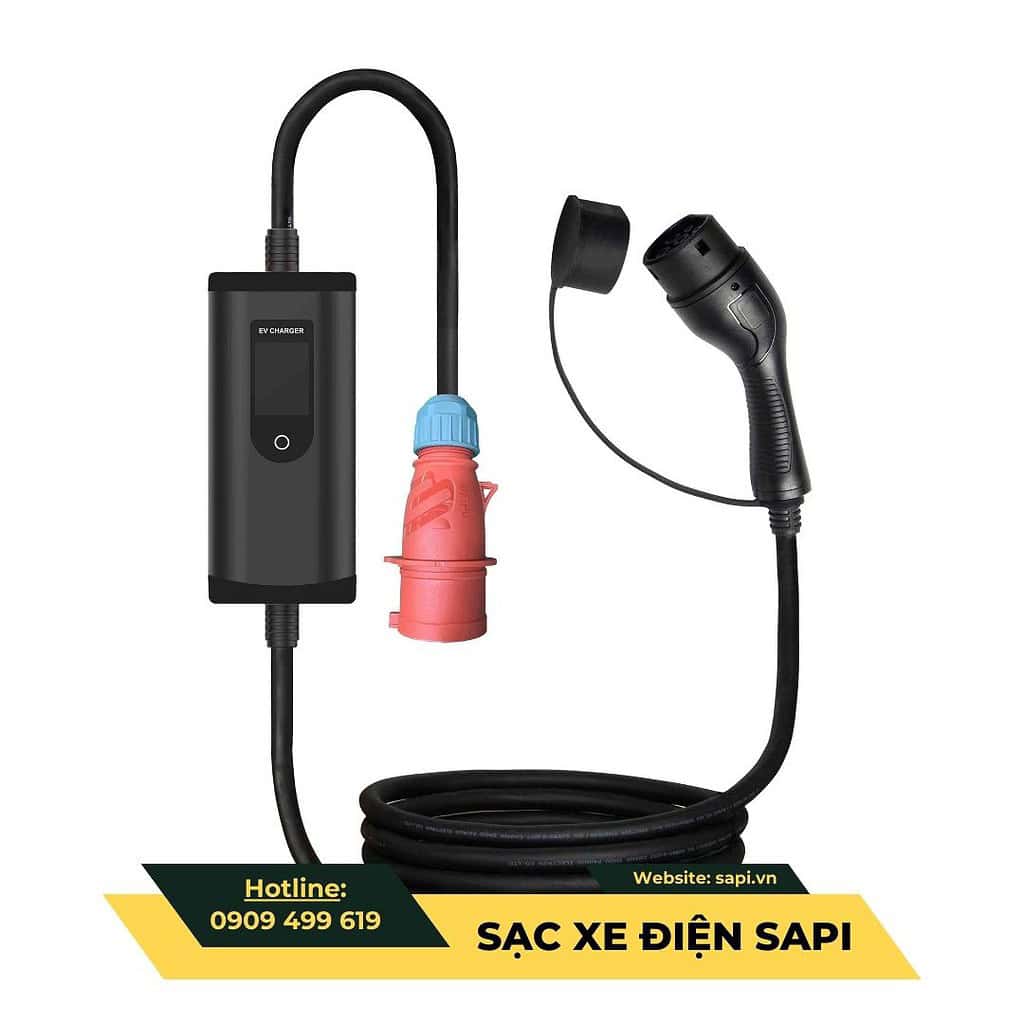

Sạc Ô Tô Điện SAPI Di Động 11kW (3 pha) với công nghệ sạc nhanh, an toàn, tương thích đa dạng các dòng xe như VinFast, Tesla, đảm bảo hiệu suất tối ưu
SAPI cung cấp Trạm Sạc 240 kW, giải pháp sạc nhanh hàng đầu cho xe điện, giúp tiết kiệm thời gian và tối ưu chi phí. Tìm hiểu thêm về tính năng, ứng dụng và lợi ích của trạm sạc công suất lớn tại SAPI.vn!
6.2 Quy trình lắp đặt:
Quy trình lắp đặt trạm sạc của SAPI được thực hiện chuyên nghiệp và nhanh chóng:
- Khảo sát vị trí lắp đặt và tư vấn lựa chọn giải pháp phù hợp.
- Lập kế hoạch và thiết kế hệ thống sạc.
- Thi công lắp đặt và đấu nối hệ thống điện.
- Kiểm tra, vận hành thử và bàn giao trạm sạc.
- Hướng dẫn sử dụng và bảo trì trạm sạc.
6.3 Tư vấn thiết kế và lựa chọn giải pháp:
Đội ngũ kỹ sư giàu kinh nghiệm của SAPI sẽ tư vấn và thiết kế giải pháp trạm sạc tối ưu, phù hợp với nhu cầu sử dụng, điều kiện vị trí lắp đặt và ngân sách của khách hàng.
6.4 Bảo hành, bảo trì:
SAPI cung cấp dịch vụ bảo hành 24 tháng cho tất cả các sản phẩm trạm sạc. Đồng thời, chúng tôi cũng cung cấp các gói bảo trì định kỳ, giúp trạm sạc hoạt động ổn định và kéo dài tuổi thọ.
6.5 Cam kết chất lượng và an toàn:
SAPI cam kết mang đến cho khách hàng những sản phẩm trạm sạc chất lượng cao, đạt tiêu chuẩn an toàn quốc tế, vận hành ổn định và bền bỉ.
7. So sánh SAPI với các đối thủ cạnh tranh
Trên thị trường hiện nay có nhiều đơn vị cung cấp và lắp đặt trạm sạc xe điện. Tuy nhiên, SAPI tự tin khẳng định vị thế dẫn đầu với những ưu điểm vượt trội:
| Tiêu chí | SAPI | Đối thủ A | Đối thủ B |
|---|---|---|---|
| Chất lượng sản phẩm | Tiêu chuẩn Châu Âu, linh kiện cao cấp, độ bền cao | Chất lượng trung bình, linh kiện nhập khẩu từ Trung Quốc | Chất lượng chưa ổn định, xuất xứ không rõ ràng |
| Công nghệ | Công nghệ tiên tiến, hiệu suất sạc cao, tính năng thông minh | Công nghệ lạc hậu, hiệu suất sạc thấp | Công nghệ chưa được kiểm chứng |
| Giá cả | Cạnh tranh, nhiều gói giải pháp phù hợp với nhu cầu | Giá cao hơn, ít lựa chọn | Giá rẻ nhưng chất lượng không đảm bảo |
| Dịch vụ | Tư vấn chuyên nghiệp, lắp đặt nhanh chóng, bảo hành chu đáo | Dịch vụ kém, thời gian lắp đặt lâu | Chế độ bảo hành không rõ ràng |
| Uy tín | Thương hiệu uy tín, được nhiều khách hàng tin tưởng | Thương hiệu mới, chưa có nhiều kinh nghiệm | Uy tín thấp, nhiều phản hồi tiêu cực |
8. Tổng kết
Hy vọng bài viết này đã giúp bạn hiểu rõ hơn về cấu tạo trạm sạc xe điện. Nếu bạn đang có nhu cầu lắp đặt trạm sạc, đừng ngần ngại liên hệ với SAPI để được tư vấn và hỗ trợ tốt nhất.
- Giá cả & Ưu đãi: SAPI cam kết mang đến mức giá cạnh tranh và nhiều ưu đãi hấp dẫn cho khách hàng.
- Dịch vụ & Bảo hành: Dịch vụ tư vấn chuyên nghiệp, lắp đặt nhanh chóng, bảo hành 24 tháng.
- Chính sách hoàn trả: SAPI áp dụng chính sách hoàn trả linh hoạt, đảm bảo quyền lợi cho khách hàng.
- Thông tin vận chuyển & giao hàng: Giao hàng và lắp đặt miễn phí tại TPHCM và các tỉnh lân cận.
Thông tin liên hệ:
- Hotline: 0909 499 619 – 0879 406 143
- Website: https://sapi.vn
- Email: hotro@sapi.vn
- Địa chỉ: 182 An Phú Đông 9, An Phú Đông, Q12, TP.HCM
9. Câu hỏi thường gặp về trạm sạc xe điện
9.1 Trạm sạc xe điện có an toàn không?
- Trạm sạc xe điện được thiết kế với nhiều tính năng an toàn để bảo vệ người dùng và thiết bị. Các tính năng này bao gồm bảo vệ quá áp, quá dòng, rò rỉ điện, quá nhiệt và ngắn mạch. Tuy nhiên, để đảm bảo an toàn tuyệt đối, bạn nên lựa chọn trạm sạc chất lượng cao, có nguồn gốc rõ ràng và được lắp đặt bởi đơn vị uy tín.
9.2 Thời gian sạc đầy pin xe điện mất bao lâu?
- Thời gian sạc đầy pin xe điện phụ thuộc vào nhiều yếu tố, bao gồm dung lượng pin, công suất trạm sạc và loại sạc (AC hoặc DC). Trạm sạc DC có công suất cao sẽ cho phép sạc nhanh hơn trạm sạc AC. Thông thường, thời gian sạc từ 10% đến 80% pin sẽ mất khoảng 30 phút đến 1 giờ đối với sạc DC và 3 đến 6 giờ đối với sạc AC.
9.3 Tôi có thể lắp đặt trạm sạc xe điện tại nhà không?
- Hoàn toàn có thể. Bạn có thể lắp đặt trạm sạc AC tại nhà để sạc xe điện qua đêm hoặc khi không sử dụng. SAPI cung cấp các loại trạm sạc gia đình với công suất 3.5kW và 7kW, phù hợp với điện áp gia đình.
9.4 Chi phí lắp đặt trạm sạc xe điện là bao nhiêu?
- Chi phí lắp đặt trạm sạc xe điện phụ thuộc vào nhiều yếu tố, bao gồm loại trạm sạc, công suất, vị trí lắp đặt và các yêu cầu kỹ thuật khác. Vui lòng liên hệ SAPI để được tư vấn và báo giá chi tiết.
9.5 Trạm sạc xe điện có tương thích với tất cả các loại xe điện không?
- Hầu hết các trạm sạc hiện nay đều sử dụng chuẩn kết nối CCS, CHAdeMO hoặc GB/T, tương thích với phần lớn các loại xe điện trên thị trường. Tuy nhiên, bạn nên kiểm tra kỹ loại đầu nối sạc của xe để lựa chọn trạm sạc phù hợp.
9.6 Tôi cần lưu ý gì khi sử dụng trạm sạc xe điện?
Khi sử dụng trạm sạc xe điện, bạn cần lưu ý:
- Không được giẫm lên dây cáp, kéo căng, cuộn tròn hoặc thắt nút dây cáp.
- Không được làm rơi hộp điều khiển hoặc đặt vật nặng lên trên.
- Không đặt dây sạc gần các vật có nhiệt độ cao.
- Không đặt thiết bị trong xe hoặc phòng kín khi đang sạc.
- Không sử dụng thiết bị ở nhiệt độ khắc nghiệt.
- Kiểm tra phích cắm sạc, dây cáp và hộp điều khiển trước khi sạc.
- Chỉ sử dụng trên nguồn điện có aptomat chống dòng rò.
9.7 Trạm sạc xe điện có bảo hành không?
- SAPI cung cấp dịch vụ bảo hành 24 tháng cho tất cả các sản phẩm trạm sạc. Trong thời gian bảo hành, nếu có bất kỳ sự cố nào xảy ra do lỗi của nhà sản xuất, SAPI sẽ chịu trách nhiệm sửa chữa hoặc thay thế miễn phí.
